青海鋼結(jié)構(gòu)的后期防腐保養(yǎng)

第一章 青海西寧鋼結(jié)構(gòu)的優(yōu)缺點(diǎn)和現(xiàn)狀

1. 鋼結(jié)構(gòu)強(qiáng)度高，塑性韌性好，2.材質(zhì)均勻與力學(xué)計(jì)算的假定比較符合，3鋼結(jié)構(gòu)的質(zhì)量輕4剛結(jié)構(gòu)制造簡(jiǎn)便，施工工期短。期缺點(diǎn)是鋼結(jié)構(gòu)耐腐蝕性差，不耐火，在建筑工程中得到廣泛的應(yīng)用和發(fā)展。權(quán)威資料顯示，目前全球已經(jīng)有超過(guò)一半的人口居住在城市里，到2050年，預(yù)計(jì)將有75%的人口居住在城市里。因此，未來(lái)的城市建筑應(yīng)該更加適合于人居、更加綠色，首選將會(huì)是鋼結(jié)構(gòu)裝配式建筑

2. 青海西寧鋼結(jié)構(gòu)致命的弱點(diǎn)——容易腐蝕。據(jù)統(tǒng)計(jì)，國(guó)內(nèi)每年因腐蝕而造成的經(jīng)濟(jì)損失在400 億人民以上，每年9000 萬(wàn)噸鋼產(chǎn)量中，約30% 被各種形式的腐蝕消耗掉。據(jù)不完全統(tǒng)計(jì)，定期維護(hù)保養(yǎng)的鋼結(jié)構(gòu)房屋的經(jīng)濟(jì)耐用年限的參考值一般為:生產(chǎn)用房70年，受腐蝕的生產(chǎn)用房50年，非生產(chǎn)用房80年。而鋼筋混凝土結(jié)構(gòu)(包括框架結(jié)構(gòu)、剪力墻結(jié)構(gòu)、筒體結(jié)構(gòu)、框架一剪力墻結(jié)構(gòu)等):生產(chǎn)用房50年，受腐蝕的生產(chǎn)用房35年，非生產(chǎn)用房60年?？梢?jiàn)，鋼結(jié)構(gòu)安裝完成后定期的維護(hù)與保養(yǎng)的重要性。

3. 一些鋼結(jié)構(gòu)用戶不知道鋼結(jié)構(gòu)還需要維護(hù)和保養(yǎng)。以至于出現(xiàn)嚴(yán)重的腐蝕，用戶往往發(fā)現(xiàn)不了，使得鋼構(gòu)產(chǎn)品出現(xiàn)諸多不安全的隱患，降低了鋼結(jié)構(gòu)在使用上的安全性，甚至影響正常使用功能。建議設(shè)計(jì)單位在鋼結(jié)構(gòu)的涂裝設(shè)計(jì)說(shuō)明中，不僅要提出鋼結(jié)構(gòu)的涂裝要求， 同時(shí)，還要根據(jù)它的使用情況提出鋼結(jié)構(gòu)的保養(yǎng)與維護(hù)要求。在設(shè)計(jì)說(shuō)明中應(yīng)當(dāng)考慮鋼結(jié)構(gòu)在使用過(guò)程中的環(huán)境因素， 同時(shí)也要考慮鋼結(jié)構(gòu)使用的時(shí)間、年限，然后再確定涂料的品種和涂膜厚度， 以保證鋼結(jié)構(gòu)的使用壽命，確定保養(yǎng)維護(hù)的時(shí)間及保養(yǎng)維護(hù)的方法、工藝等， 以確保延長(zhǎng)鋼結(jié)構(gòu)的使用年限。

第二章 青海西寧鋼結(jié)構(gòu),鋼橋,垃圾斗等結(jié)構(gòu)的保養(yǎng)

一. 鋼結(jié)構(gòu)如果長(zhǎng)期暴露于空氣或潮濕的環(huán)境中，其表面又沒(méi)有防護(hù)措施時(shí)，就會(huì)產(chǎn)生鋼結(jié)構(gòu)腐蝕、變形或是應(yīng)力失效，使得結(jié)構(gòu)過(guò)早的破壞。因此，如果要使鋼結(jié)構(gòu)正常工作并保證其有預(yù)期的使用壽命，對(duì)鋼構(gòu)定期檢查、維護(hù)和保養(yǎng)就顯得非常重要。鋼結(jié)構(gòu)的維護(hù)與保養(yǎng)主要有以下幾個(gè)方面：

1、 定期防銹防腐保護(hù)

2、 定期防火處理保護(hù)

3、 定期變形監(jiān)測(cè)維護(hù)

4、 其他病害的定期檢查與維護(hù)

第三章 鋼結(jié)構(gòu)維護(hù)與保養(yǎng)的內(nèi)容和方法

1、防止鋼結(jié)構(gòu)生銹的方法

防止鋼結(jié)構(gòu)生銹的方法很多，通常采用以下幾種。

1.1、 采用不易生銹的合金鋼制作鋼結(jié)構(gòu)

1.2、 化學(xué)氧化層防護(hù)法

1.3、 采用金屬鍍層防護(hù)法

1.4、 非金屬的涂層保護(hù)法

在后期的維護(hù)與保養(yǎng)過(guò)程中，非金屬的涂層保護(hù)法尤為常用。在構(gòu)件表面采用涂料、塑料保護(hù)起來(lái)，不使其和周圍的腐蝕介質(zhì)相接觸，以此來(lái)達(dá)到防腐的目的。此法效果好，價(jià)格低廉，而且涂料品種多，供選擇范圍廣，適用性強(qiáng)，不受構(gòu)件形狀和大小限制，能隨著構(gòu)件表面的任何形狀成膜，附著牢固，溫度變化時(shí)還能隨著構(gòu)件伸縮，使用方便。還可以給予構(gòu)件以外觀美麗的顏色。

2、涂層日常維護(hù)時(shí)的要求

對(duì)于維護(hù)人員來(lái)說(shuō)，對(duì)鋼結(jié)構(gòu)的日常維護(hù)首先應(yīng)該是對(duì)構(gòu)件表面涂層的維護(hù)。對(duì)涂層維護(hù)的好壞，直接影響到鋼結(jié)構(gòu)的使用壽命。因此，要做好日常維護(hù)，應(yīng)該從以下幾點(diǎn)入手：

（1）、必須保持鋼結(jié)構(gòu)表面的清潔和干燥，對(duì)鋼結(jié)構(gòu)容易積塵的地方（如鋼柱腳、節(jié)點(diǎn)板處）應(yīng)定期清理。

（2）、定期檢查鋼結(jié)構(gòu)保護(hù)涂層的完好狀況，凡出現(xiàn)以下之一者應(yīng)及時(shí)維護(hù)：

1）、發(fā)現(xiàn)涂層表面失去光澤的面積達(dá)到90%；

2）、涂層表面粗糙、風(fēng)化、干裂的面積達(dá)到25%；

3）、涂層發(fā)生漆膜凸起且構(gòu)件有輕微銹蝕面積達(dá)到40%；

4）、受高溫和高溫影響的鋼結(jié)構(gòu)部位應(yīng)加設(shè)防護(hù)板，起到保護(hù)涂層免受高溫破壞。

5）、盡量避免構(gòu)件與有侵蝕作用的物質(zhì)接觸，已接觸的應(yīng)及時(shí)清理。

3、涂層的修復(fù)與更新

3.1、構(gòu)件表面的除銹

在鋼結(jié)構(gòu)維護(hù)工程的施工中，表面清理工作主要包括除舊漆膜。在除銹的程中，由于受施工條件的限制一般采用的方法主要有：

2、機(jī)械除銹

為了提高除銹質(zhì)量和工作效率。改善施工人員的勞動(dòng)條件，現(xiàn)在的鋼結(jié)構(gòu)除銹工作中已經(jīng)大量采用風(fēng)動(dòng)或電動(dòng)小型設(shè)備。利用設(shè)備的主要除銹方法有：

（1）角向磨光機(jī)：這種小型風(fēng)動(dòng)設(shè)備主要用于清理平面地方，它根據(jù)需要可以使用砂紙、砂輪和鋼絲刷。

（2）針束除銹機(jī)：這種小型風(fēng)動(dòng)設(shè)備上一般裝有30~40個(gè)針束，針束可隨不同的工作曲面加以調(diào)節(jié)，主要適用于彎曲、狹窄、凹凸不平及夾縫處。

（3）單頭冷風(fēng)槍：這種小型風(fēng)動(dòng)設(shè)備也叫敲鋅，它是利用敲鏟頭的沖擊力來(lái)清除鐵銹，鏟頭直徑一般在25~40mm，每分鐘可沖擊1000~6000次，適用于比較狹窄的地方。

1、人工除銹

此種方法是利用刮刀、鏟刀、手錘、鋼絲刷等鋼制工興，靠手工敲鏟，以及用砂布、砂紙和砂輪進(jìn)行手工打磨來(lái)去除污物，使構(gòu)件表面基本達(dá)到無(wú)油污、無(wú)鐵銹、無(wú)毛刺。此種方法由于方便易行，所需設(shè)備簡(jiǎn)單，勞動(dòng)成本低，且不受施工現(xiàn)場(chǎng)條件尺寸的限制，是鋼結(jié)構(gòu)維護(hù)工程中經(jīng)常采用的除銹方法。它的主要缺點(diǎn)是勞動(dòng)條件差，工作效率低，除銹 不徹底，質(zhì)量不易保證。因此，漢采用此法除銹時(shí)，管理人員應(yīng)重點(diǎn)強(qiáng)調(diào)質(zhì)量要求。

4、用酸洗膏除銹

市場(chǎng)上可購(gòu)買(mǎi)到專用除銹的酸洗膏，使用方法是將酸洗膏涂在被處下的構(gòu)件表面上，其厚度約為1~2mm，浸滾潤(rùn)適當(dāng)時(shí)間后，剝開(kāi)一小片酸洗膏檢查除銹情況，若構(gòu)件表面露出金屬本色，則將酸洗膏剝?nèi)?，用水沖洗干 凈，徹底清除殘留的酸液。除一些特殊情況外，此種除銹方法目前已經(jīng)很少采用。

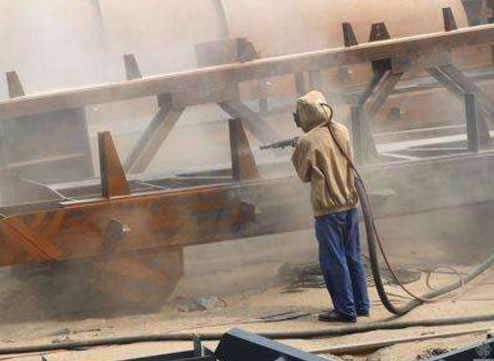

3、噴砂除銹

在可以停產(chǎn)進(jìn)行施工維護(hù)的工程中，可以采用噴砂除銹。通過(guò)噴砂機(jī)將鋼結(jié)構(gòu)構(gòu)件天面的鐵銹清除干凈，露出金屬的本色。較好的噴砂機(jī)能夠?qū)姵龅氖S砂、鐵砂或鐵丸的細(xì)粉自動(dòng)篩去，并防止粉塵飛揚(yáng)，減小對(duì)操作者健康的影響。這種方法除銹徹底。效率也較高，在發(fā)達(dá)國(guó)家已普遍采用，是一種較先進(jìn)的除銹方法。

3.2、構(gòu)件表面舊漆模的清理

對(duì)于構(gòu)件表面舊漆模的清理可根據(jù)漆膜的不同情況采取不同措施。具體措施有：

1、如舊漆膜堅(jiān)固完整，構(gòu)件表面附著良好，可用肥皂水或稀堿水

將舊漆膜表面的雜質(zhì)去除干凈，用清水沖洗揩干，經(jīng)打磨后就可涂刷上漆。

2、如舊漆膜大部分與構(gòu)件附著良好，局部須清除時(shí)，除按以上方

法清洗干凈外，還應(yīng)經(jīng)過(guò)上膩?zhàn)?、打磨、補(bǔ)漆等工序，力求做到該處與舊漆膜平整一致，顏色相同。

3、如舊漆膜大部分與已經(jīng)破損脫落，需將其全部徹底清除，清除方法有下列幾種：

1）火噴法：即用噴燈火焰將漆膜燒化后，立即用鏟刀刮去。此法一般用于小面積的舊漆膜清理。

2）堿水清洗法：用石灰和純堿配成的稀溶液或5%~10%（質(zhì)量分?jǐn)?shù)）的氫氧化鈉溶液，涂刷3~4遍。使舊漆膜 起皺脫落，再用鏟刀刮去，用清水洗凈。

3）刷脫漆劑法：用市面出售的脫漆劑涂刷在舊漆膜上，約半小時(shí)后，舊漆膜膨脹起皺，用鏟刀、鋼絲刷將舊漆膜鏟除干凈，清除構(gòu)件表面上的其他雜物。

4）涂脫漆膏法：用脫漆膏涂于舊漆膜表面，涂2~3層，約2~3 h，漆膜破壞，用鏟刀鏟除后用水沖洗干 凈。如果舊漆膜過(guò)厚，為縮短浸潤(rùn)時(shí)間，可先用刀將舊漆膜 破開(kāi)適當(dāng)多的口后，再涂脫漆膏。

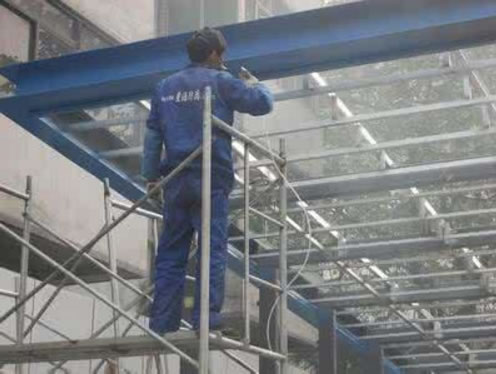

4、涂裝施工的方法及注意事項(xiàng)

(1)涂裝施工的方法：

在維護(hù)工程中常用的方法有兩種，即涂刷法和噴涂法。

(2)注意事項(xiàng)：

1)涂漆前應(yīng)對(duì)基層進(jìn)行徹底清理，并保持干燥，在不超

過(guò)8h內(nèi)，盡快涂頭道底漆。

2)涂刷底漆時(shí)，應(yīng)根據(jù)面積大小來(lái)選用適宜的涂刷方法。

3)涂刷面漆時(shí)，應(yīng)按設(shè)計(jì)要求的顏色和品種的規(guī)定來(lái)進(jìn)

行涂刷，涂刷方法與底漆涂刷方法相同。

4)涂刷環(huán)境

5)應(yīng)正確配套使用稀釋劑。

關(guān)于涂裝施工中常見(jiàn)的缺陷、產(chǎn)生的原因以及預(yù)防的法

（二）定期防火處理

鋼材的耐溫性較差，其許多性能隨溫度升降而變化，當(dāng)溫度達(dá)到430-540℃之間時(shí)，鋼材的屈服點(diǎn)、抗拉強(qiáng)度和彈性模量將急劇下降，失去承載能力。必須用耐火材料對(duì)鋼結(jié)構(gòu)進(jìn)行必要的維護(hù)。以前未采用防火涂料或防火漆處理。建筑物的耐火能力取決于建筑構(gòu)件耐火性能的好壞，在火災(zāi)發(fā)生時(shí)其承載能力應(yīng)能延續(xù)一定時(shí)間，使人們能安全疏散、搶救物資和撲滅火災(zāi)。

防火措施為：所以外露鋼構(gòu)件刷防火涂料，具體要求是：鋼梁耐火時(shí)間為1.5h，鋼柱耐火時(shí)間為2.5h，使其符合建筑規(guī)范要求。

（三）定期監(jiān)測(cè)

鋼結(jié)構(gòu)生銹對(duì)構(gòu)件破壞不僅表現(xiàn)為對(duì)構(gòu)件有效截面的減薄上，還表現(xiàn)為構(gòu)件表面產(chǎn)生的“銹坑”。前者使構(gòu)件承載力下降，導(dǎo)致鋼結(jié)構(gòu)整體承載力的下降，對(duì)薄壁型鋼和輕型鋼結(jié)構(gòu)尤為嚴(yán)重。后者使得鋼結(jié)構(gòu)產(chǎn)生“應(yīng)力集中”現(xiàn)象，當(dāng)鋼結(jié)構(gòu)在沖擊荷載或交變荷載作用下，可能會(huì)突然發(fā)生脆性斷裂。而發(fā)生這個(gè)現(xiàn)象時(shí)沒(méi)有任何變形征兆，事先不容易察覺(jué)和預(yù)防。為此，對(duì)鋼結(jié)構(gòu)和主要構(gòu)件進(jìn)行應(yīng)力、變形和裂紋監(jiān)測(cè)非常重要。

推薦閱讀： 青海鋼結(jié)構(gòu)   青海鋼結(jié)構(gòu)加工   西寧鋼結(jié)構(gòu)   西寧鋼結(jié)構(gòu)加工   西寧鋼箱梁
